Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

4 de julio de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta MIZAR
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos y tambores para el sistema de frenado de la industria automotriz que incluye, entre otros equipos, hornos de fusión que representan el 65% del consumo de energía, línea de moldeo y trasportadoras de arena, brazos robotizados, grandes motores, así como sistema de confort para el personal (chillers e iluminación) y refrigeración para tableros eléctricos. Se tiene cuatro bancos de capacitores automáticos de 900 kVAr c/u en las subestaciones de 480V. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 115 kV, 60 Hz
Nivel de tensión del punto de medición: 115 kV
Medición: Mensual
Fecha de medición inicial: 01/06/2025
Fecha de medición final: 30/06/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE.

  • El voltaje RMS promedio se mantuvo dentro de los límites de ±5% durante todo el periodo de medición, mostrando un comportamiento estable y sin variaciones significativas.

  • Los desbalances de tensión y corriente permanecieron por debajo de los valores recomendados, con máximos de 0.49% y 4.59%, respectivamente.

Importante

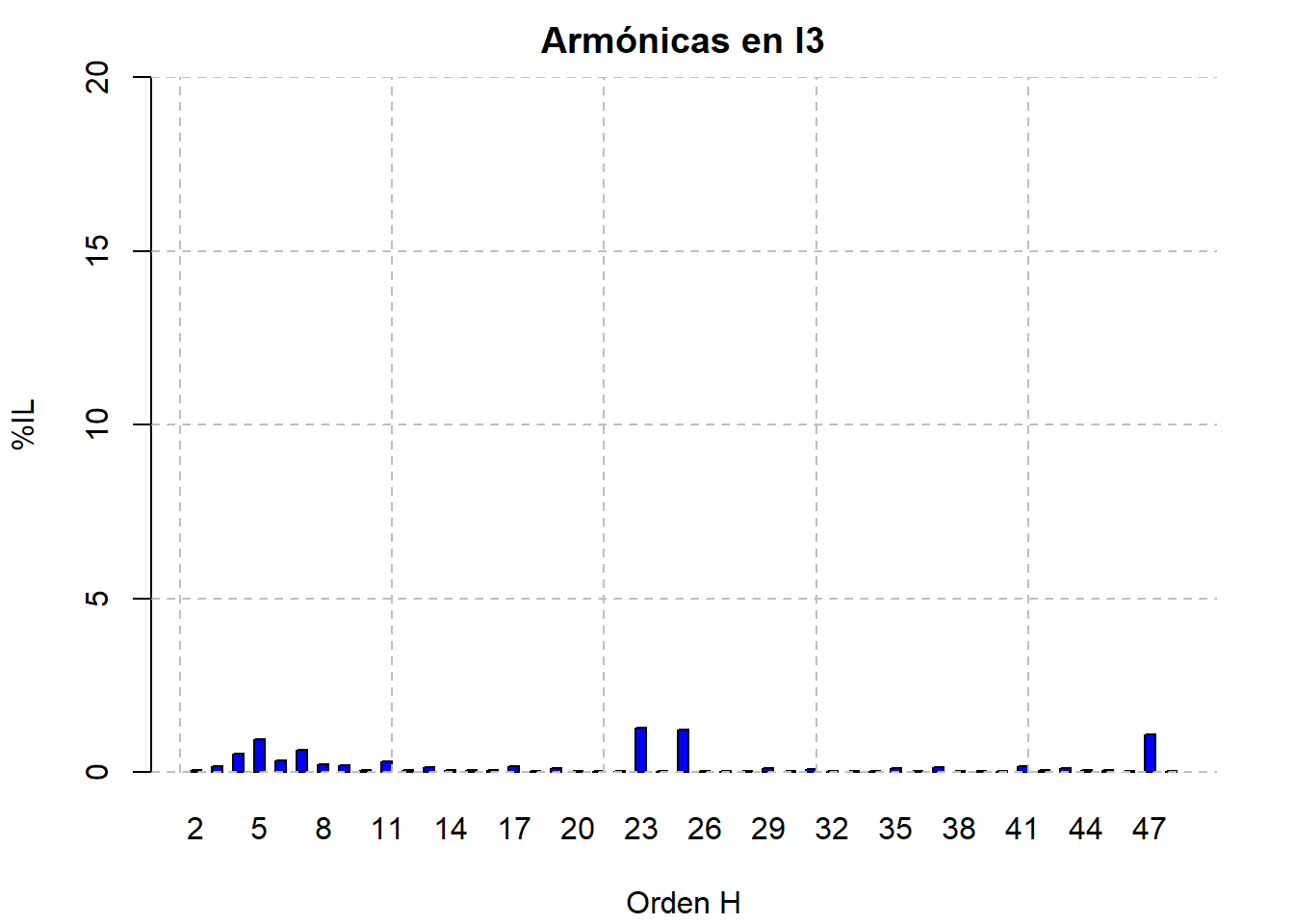

  • Las armónicas de corriente mantuvieron el mismo patrón que el mes anterior, destacando la presencia de las armónicas 23ª, 25ª y 47ª con magnitudes superiores a las armónicas típicas (5ª y 7ª). El THD promedio fue de 3.20%, un valor que no representa riesgo, y este comportamiento se ha mantenido estable.

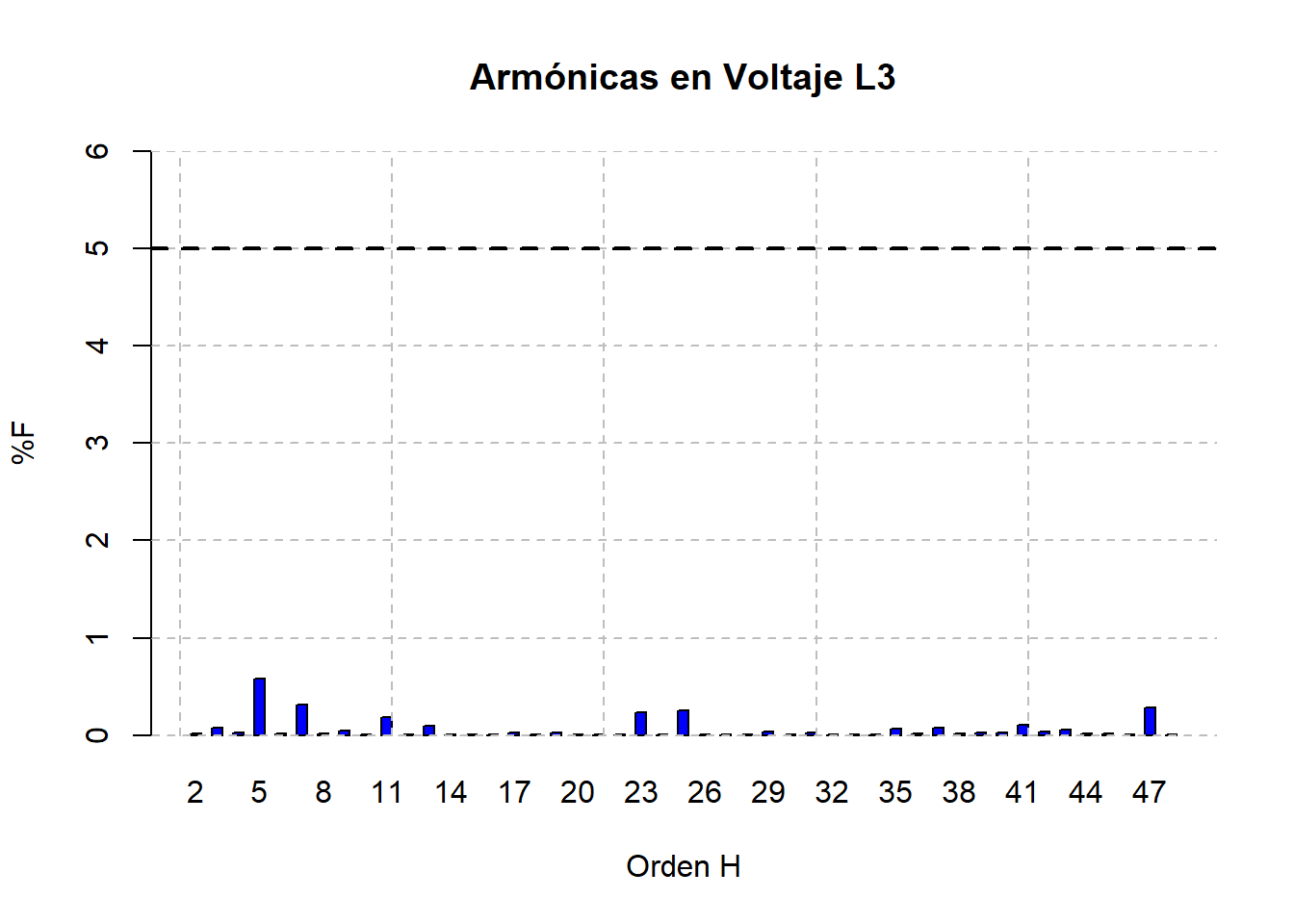

  • Las armónicas de tensión mostraron un comportamiento similar, con predominancia de la 5ª, 7ª, 11ª, 13ª, 23ª, 25ª y 47ª. Se recomienda realizar una revisión detallada ante la posibilidad de resonancia en la armónica 25ª, considerando que esta frecuencia también aparece con alta magnitud en la corriente.

  • Durante casi todos los días del periodo, se registraron inyecciones de hasta 1,500 kVAr hacia la red, situación observada desde marzo. Se sugiere revisar la operación de los bancos de capacitores y ajustarlos para evitar la inyección de potencia reactiva.

Precaución

  • La inyección continua de kVAr provoca que el factor de potencia oscile entre atraso y adelanto a lo largo del día, lo cual es una condición operativa no recomendable y podría causar problemas de tensión en la red de baja tensión, así como favorecer posibles fenómenos de resonancia alrededor de la armónica 25ª.

  • Se recomienda realizar un estudio de resonancia para identificar las causas de los niveles elevados en las armónicas 23ª, 25ª y 47ª.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 114593.8 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.96 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 0.76 0 - 5 %
THDi % 8.73 ---
Flicker Pst 0.18 0-1 p.u.
Flicker Plt 0.16 0-0.8 p.u.
Desbalance Dv % 0.4 0 - 2 %
Desbalance Di % 2.86 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
1,339.80 1,641.86 16,543.40 14,746.73 23,806.53 25,432.49 26,640.25
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−2,520.94 −261.39 4,353.38 4,137.15 8,559.44 9,907.02 12,177.63
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
1,351.07 1,653.31 17,278.53 15,482.14 24,862.46 26,497.47 27,830.61
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.72 0.89 0.96 0.96 1.00 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.35 0.46 0.61 0.61 0.76 0.84 1.04
THDi (%)
min. p5 p50 mean. p95 p99 max.
0.88 1.17 2.13 2.98 8.73 11.02 14.63
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.21 0.26 0.33 0.33 0.40 0.43 0.49
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.35 0.50 0.75 1.08 2.86 3.58 4.59
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.90 59.99 60.00 60.00 60.01 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
111,880.82 113,568.35 114,634.21 114,593.80 115,511.45 115,769.69 116,181.02
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
6.59 8.38 86.98 78.07 125.42 133.82 140.60
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.07 0.11 0.12 0.18 0.23 1.73
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.07 0.09 0.12 0.12 0.16 0.25 0.76
Factor K
min. p5 p50 mean. p95 p99 max.
1.04 1.08 1.25 1.54 2.78 7.42 11.42

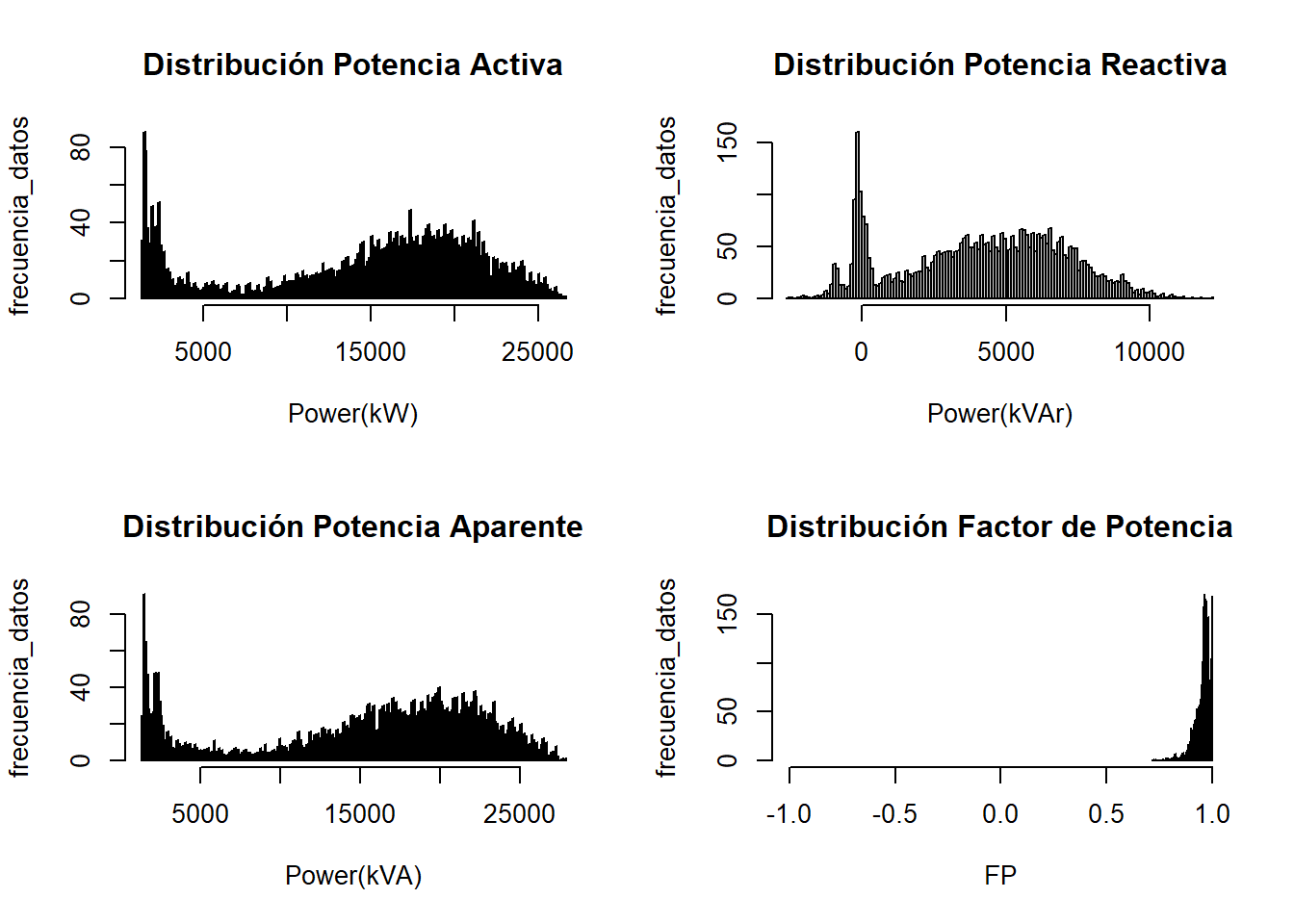

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 1340 Min. :-2521 Min. : 1351 Min. :0.72
1st Qu.:10821 1st Qu.: 1982 1st Qu.:11335 1st Qu.:0.94
Median :16543 Median : 4353 Median :17279 Median :0.96
Mean :14747 Mean : 4137 Mean :15482 Mean :0.96
3rd Qu.:19961 3rd Qu.: 6347 3rd Qu.:21169 3rd Qu.:0.98
Max. :26640 Max. :12178 Max. :27831 Max. :1.00

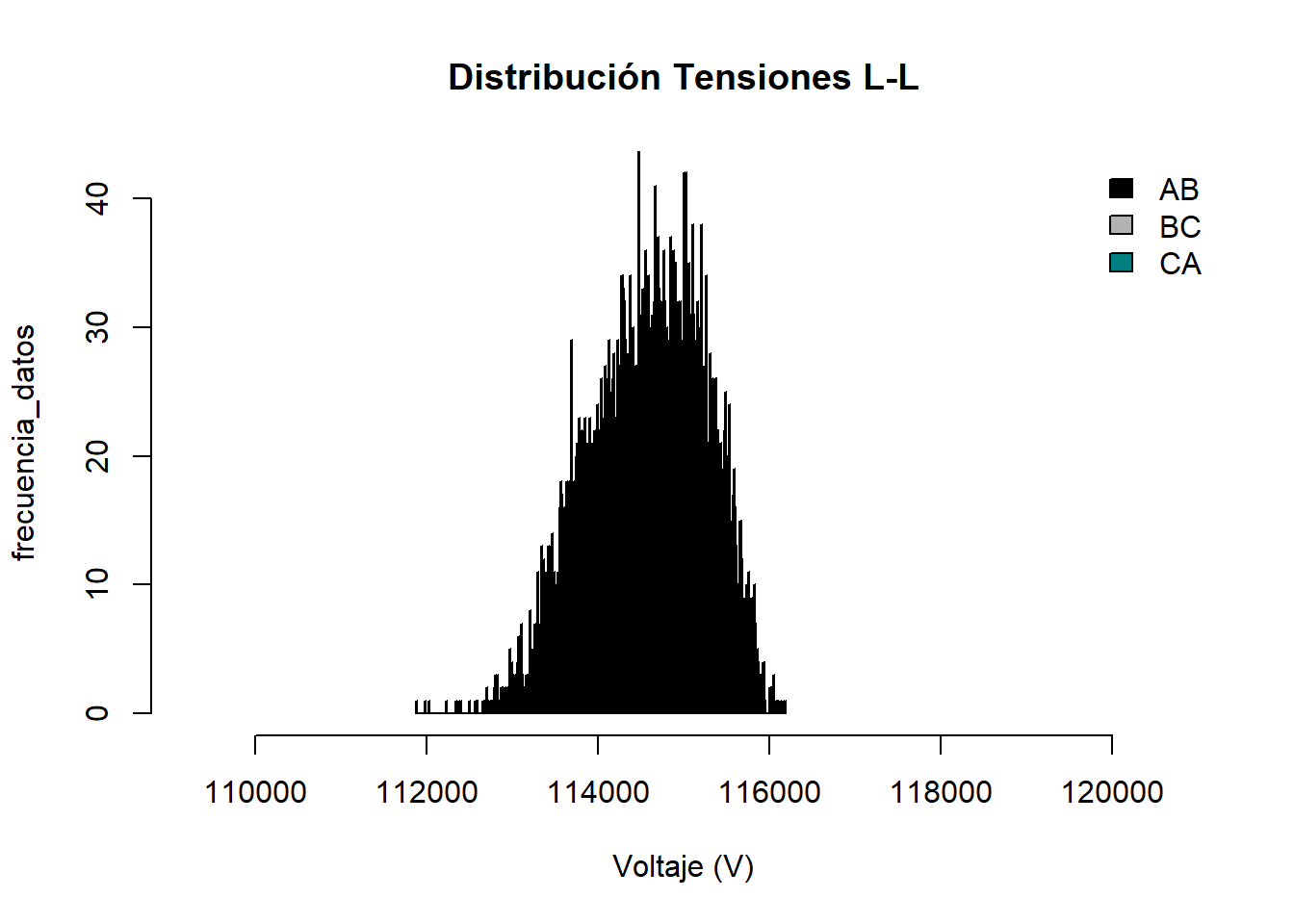

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :112505 Min. :111881 Min. :112239
1st Qu.:114375 1st Qu.:113948 1st Qu.:114218
Median :114822 Median :114411 Median :114677
Mean :114782 Mean :114367 Mean :114632
3rd Qu.:115204 3rd Qu.:114795 3rd Qu.:115066
Max. :116181 Max. :115789 Max. :116048

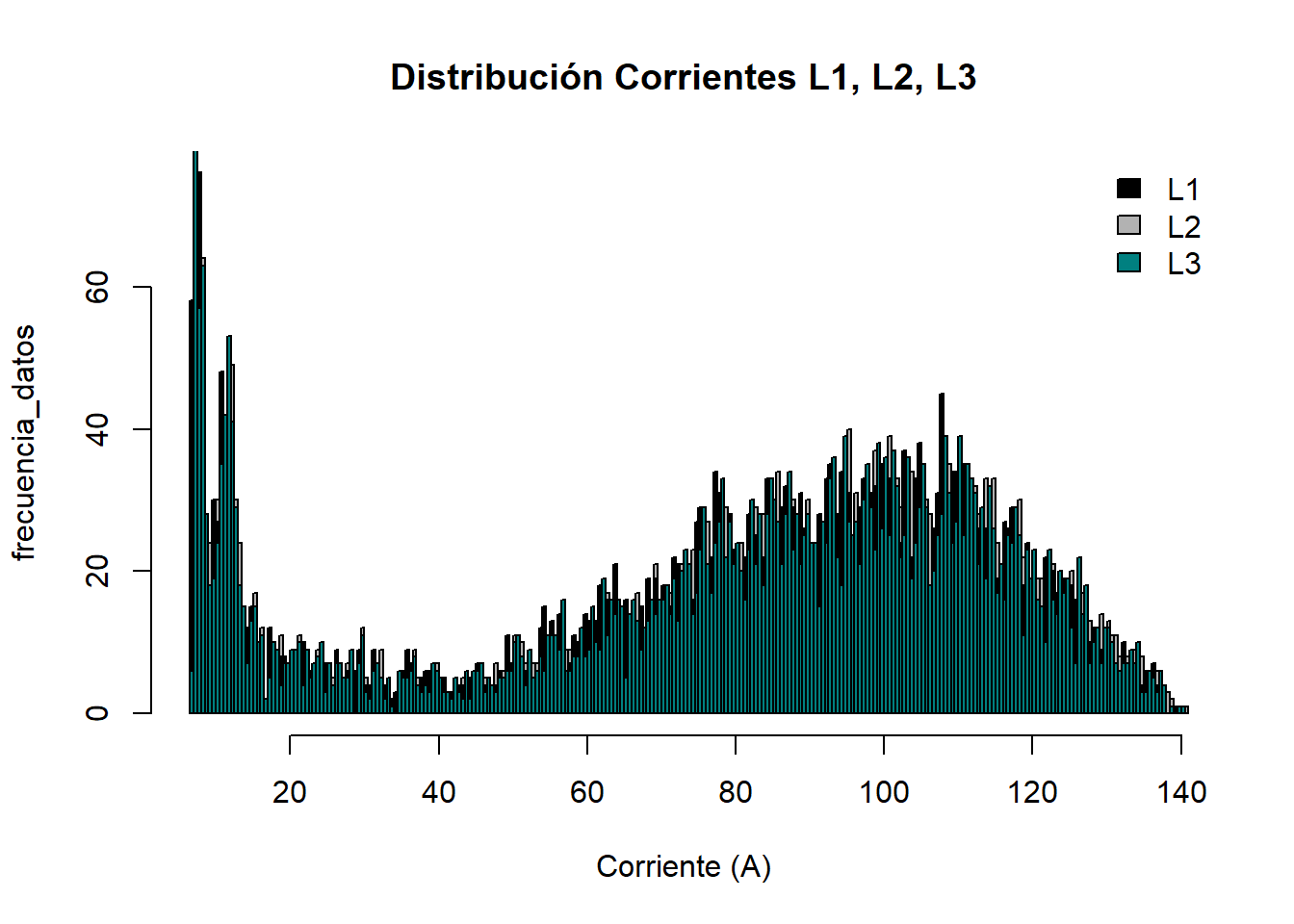

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 6.6 Min. : 7 Min. : 6.9
1st Qu.: 56.5 1st Qu.: 58 1st Qu.: 57.1
Median : 86.4 Median : 88 Median : 87.0
Mean : 77.5 Mean : 79 Mean : 78.1
3rd Qu.:106.2 3rd Qu.:107 3rd Qu.:106.9
Max. :139.4 Max. :141 Max. :140.1

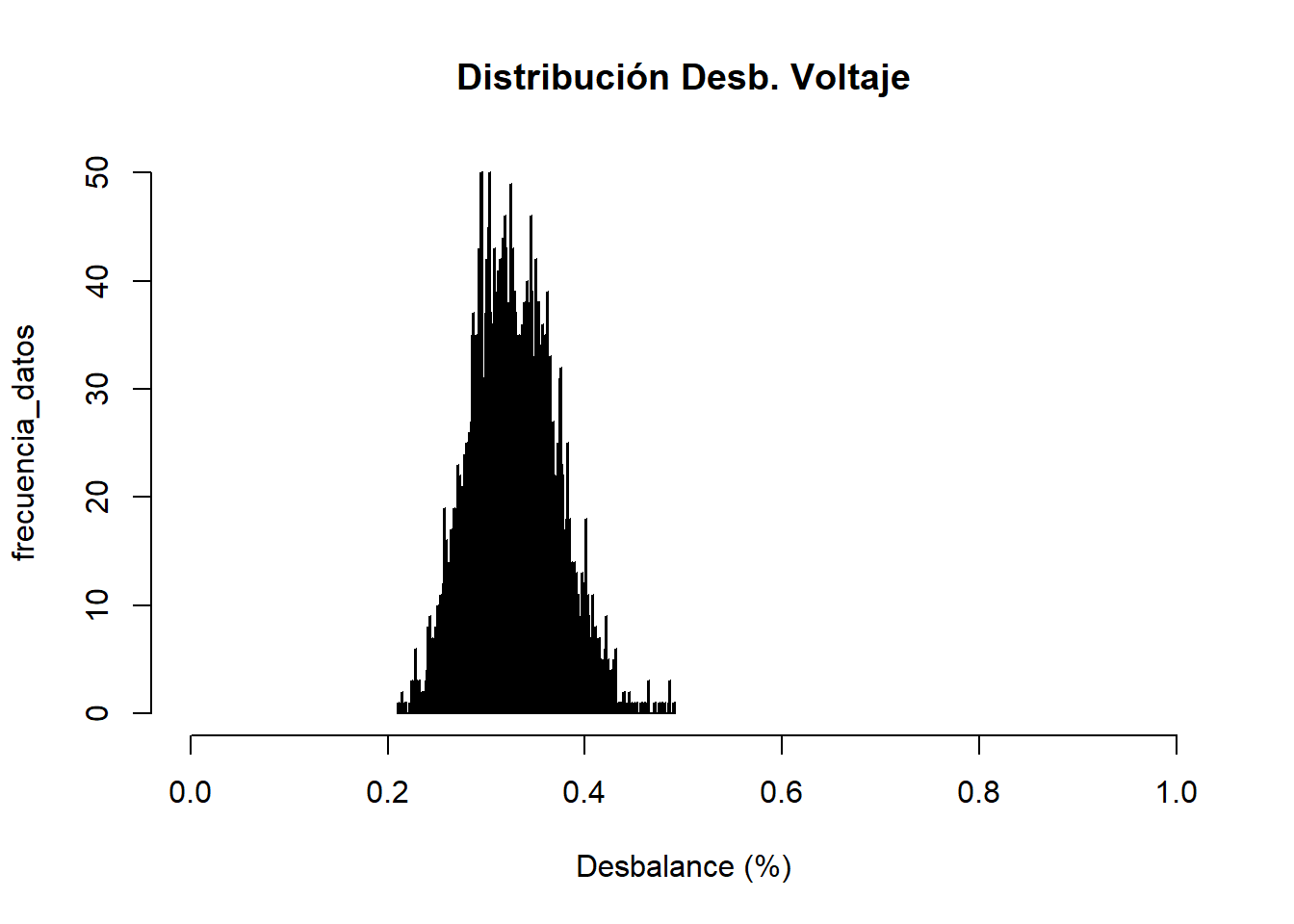

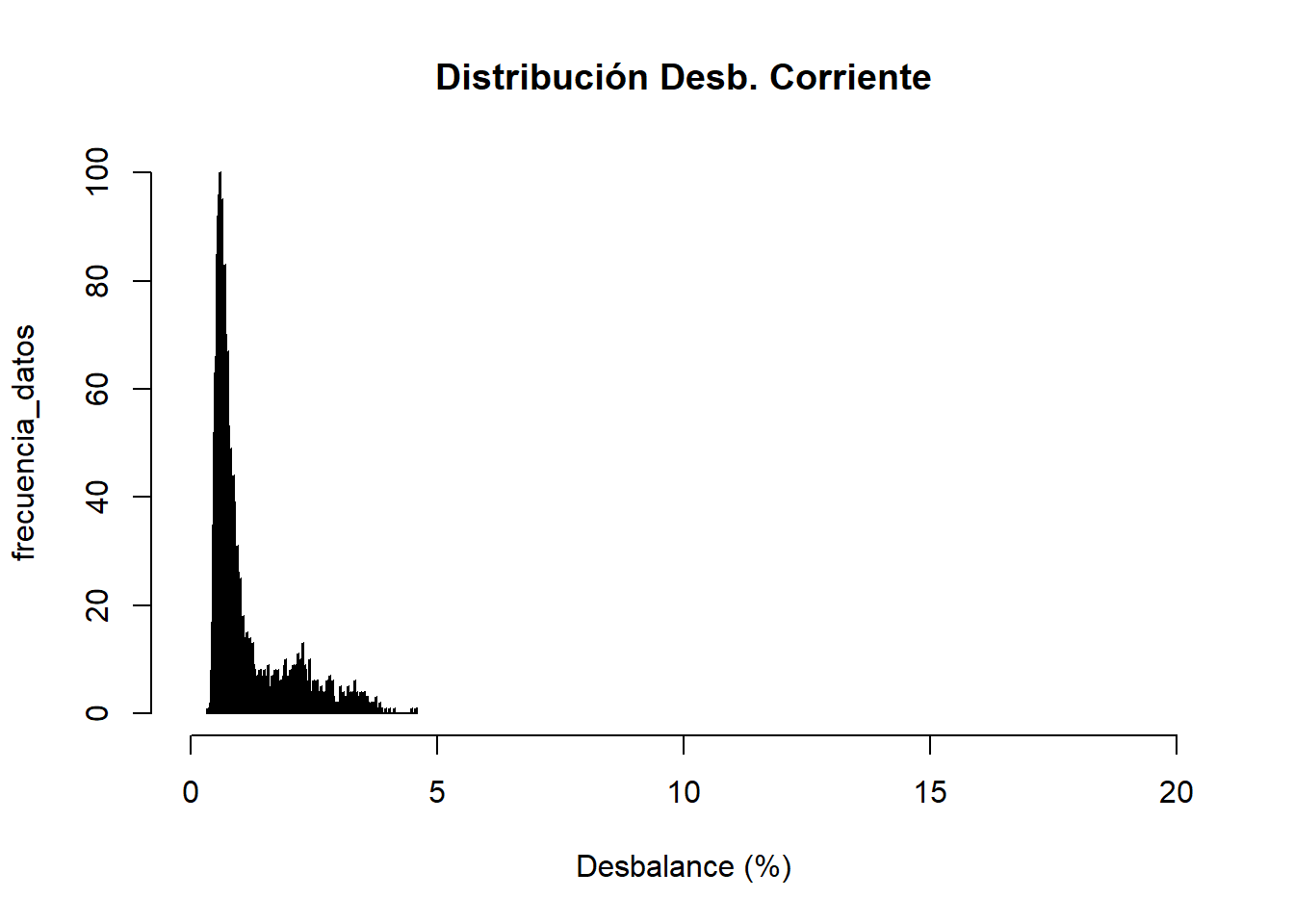

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.35 Min. :0.21
1st Qu.:0.61 1st Qu.:0.30
Median :0.75 Median :0.33
Mean :1.08 Mean :0.33
3rd Qu.:1.15 3rd Qu.:0.36
Max. :4.59 Max. :0.49

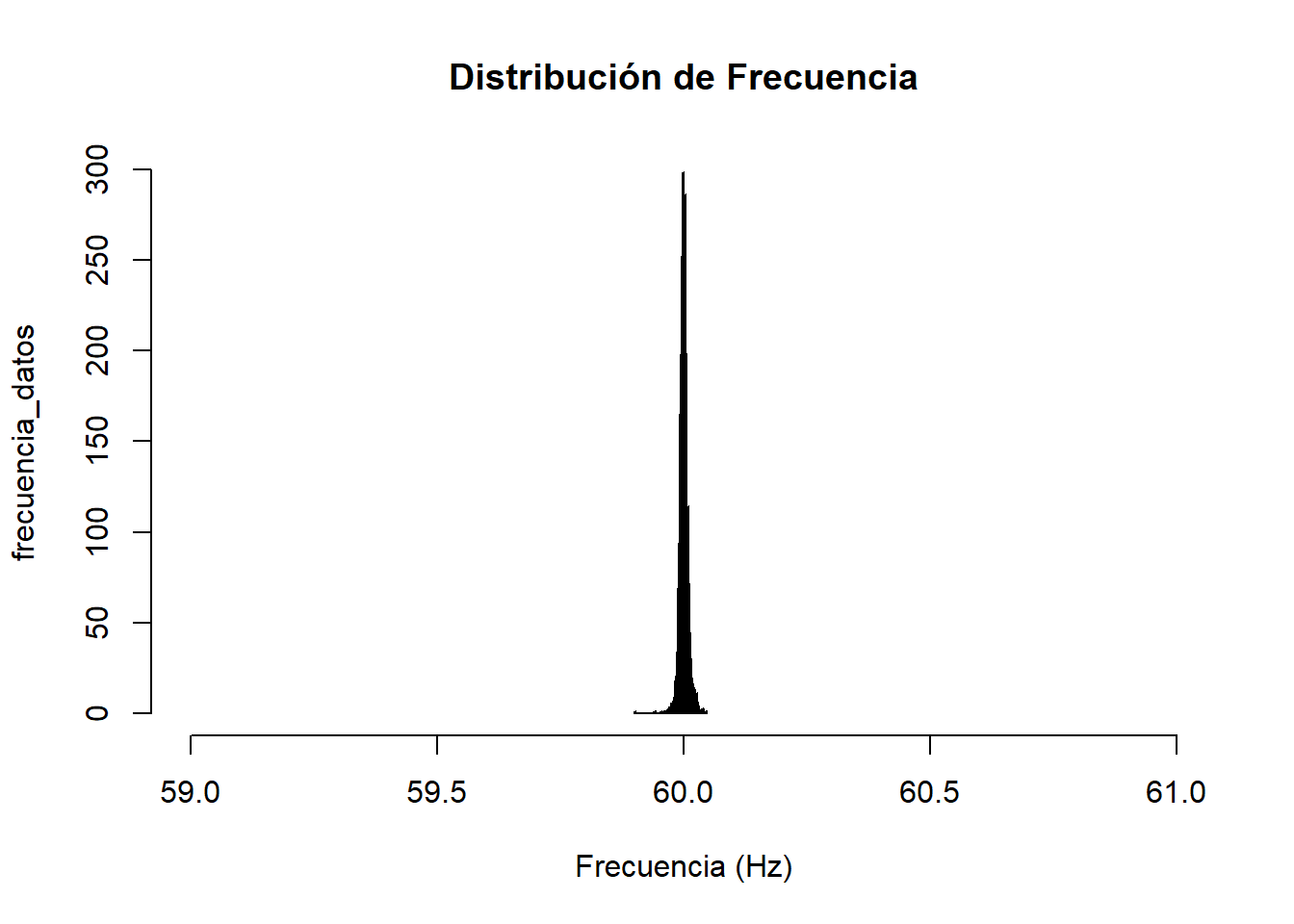

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.90
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0420 Min. :0.0400 Min. :0.0440 Min. :0.0740 Min. :0.070 Min. :0.0730
1st Qu.:0.0890 1st Qu.:0.0870 1st Qu.:0.0910 1st Qu.:0.1037 1st Qu.:0.102 1st Qu.:0.1037
Median :0.1090 Median :0.1080 Median :0.1100 Median :0.1210 Median :0.120 Median :0.1220
Mean :0.1155 Mean :0.1138 Mean :0.1164 Mean :0.1246 Mean :0.123 Mean :0.1265
3rd Qu.:0.1340 3rd Qu.:0.1320 3rd Qu.:0.1340 3rd Qu.:0.1380 3rd Qu.:0.137 3rd Qu.:0.1373
Max. :1.2880 Max. :1.2970 Max. :1.7250 Max. :0.5640 Max. :0.568 Max. :0.7550

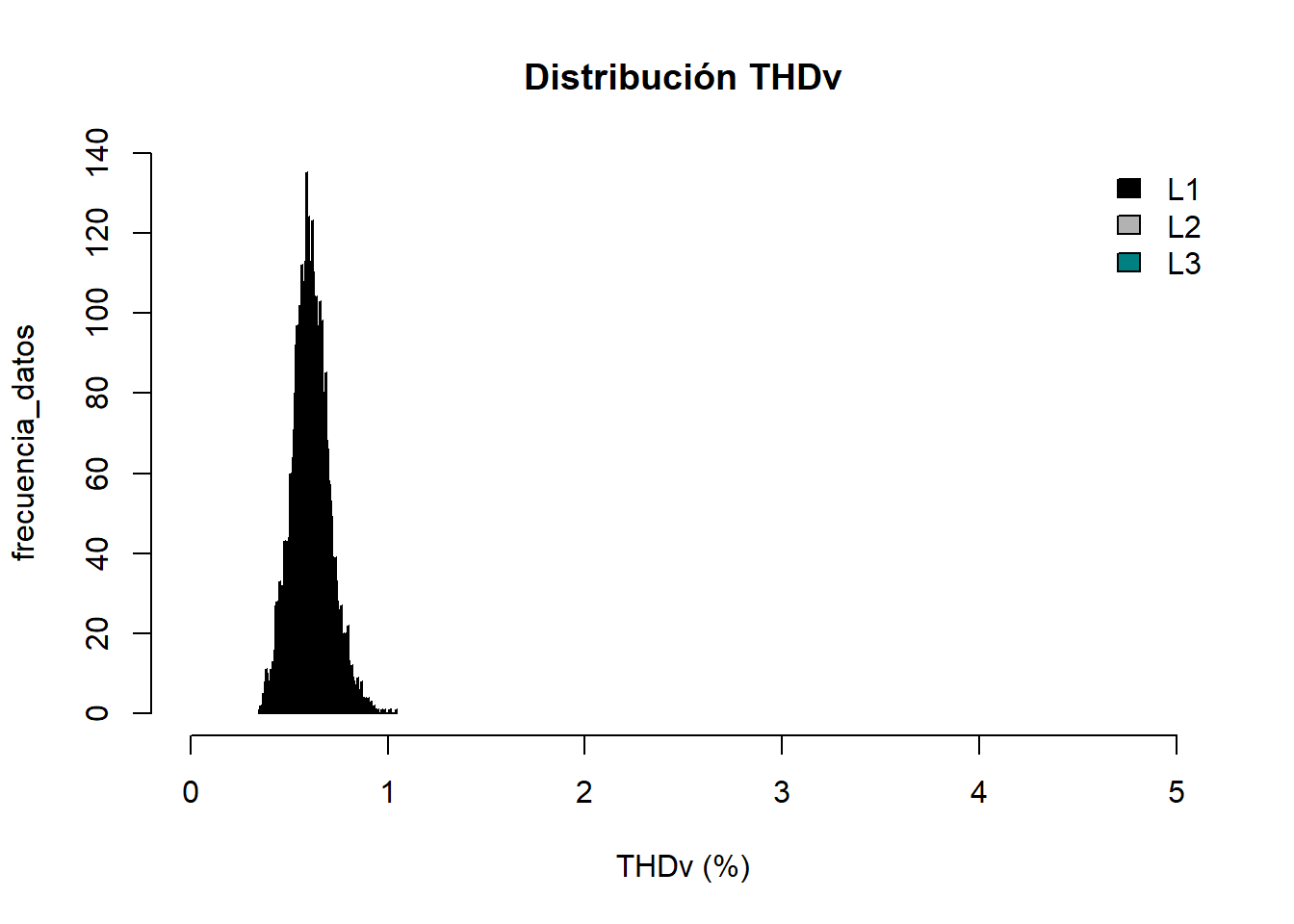

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.35 Min. :0.39 Min. :0.35
1st Qu.:0.54 1st Qu.:0.56 1st Qu.:0.55
Median :0.60 Median :0.62 Median :0.61
Mean :0.60 Mean :0.62 Mean :0.61
3rd Qu.:0.65 3rd Qu.:0.67 3rd Qu.:0.67
Max. :0.98 Max. :1.01 Max. :1.04

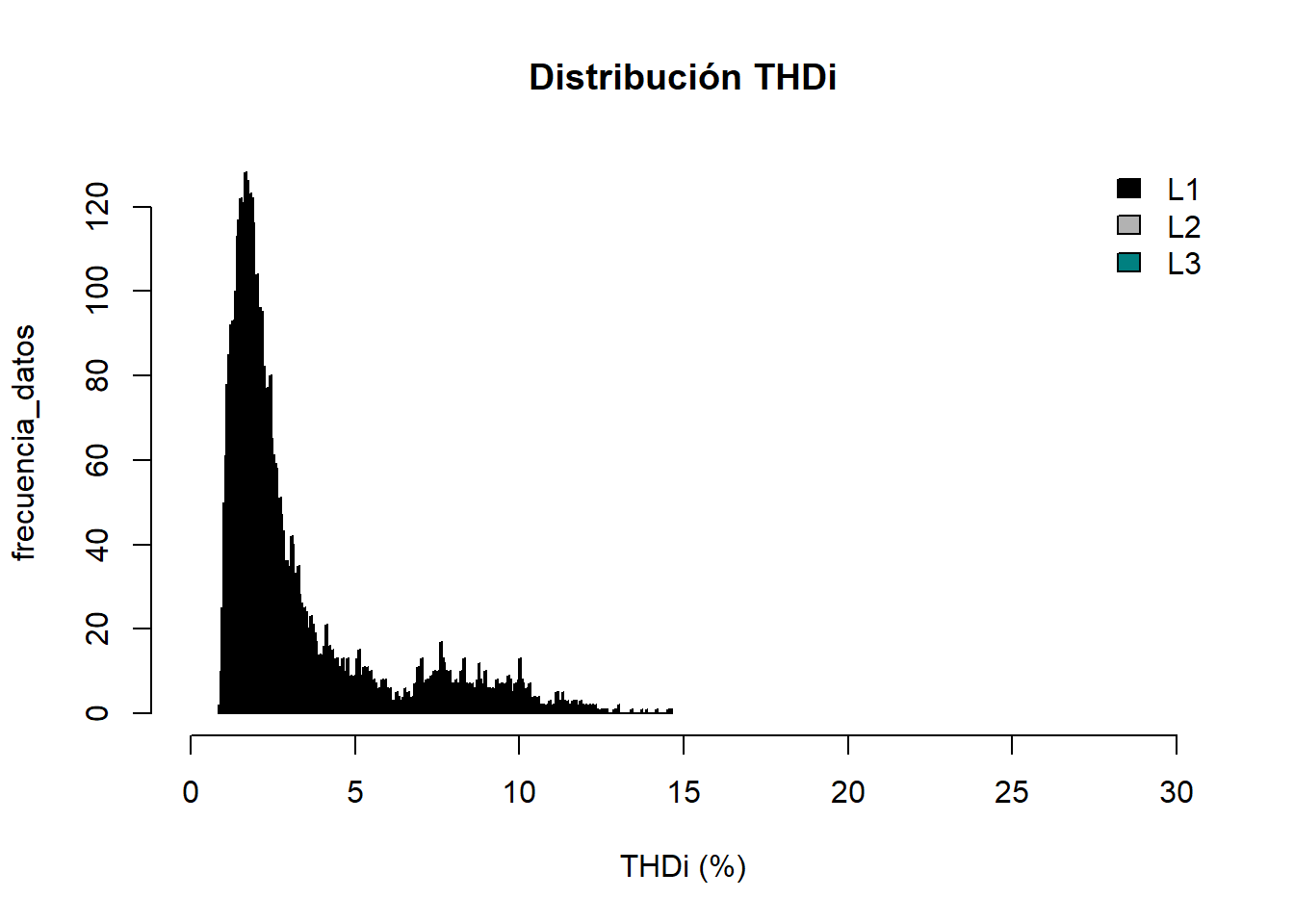

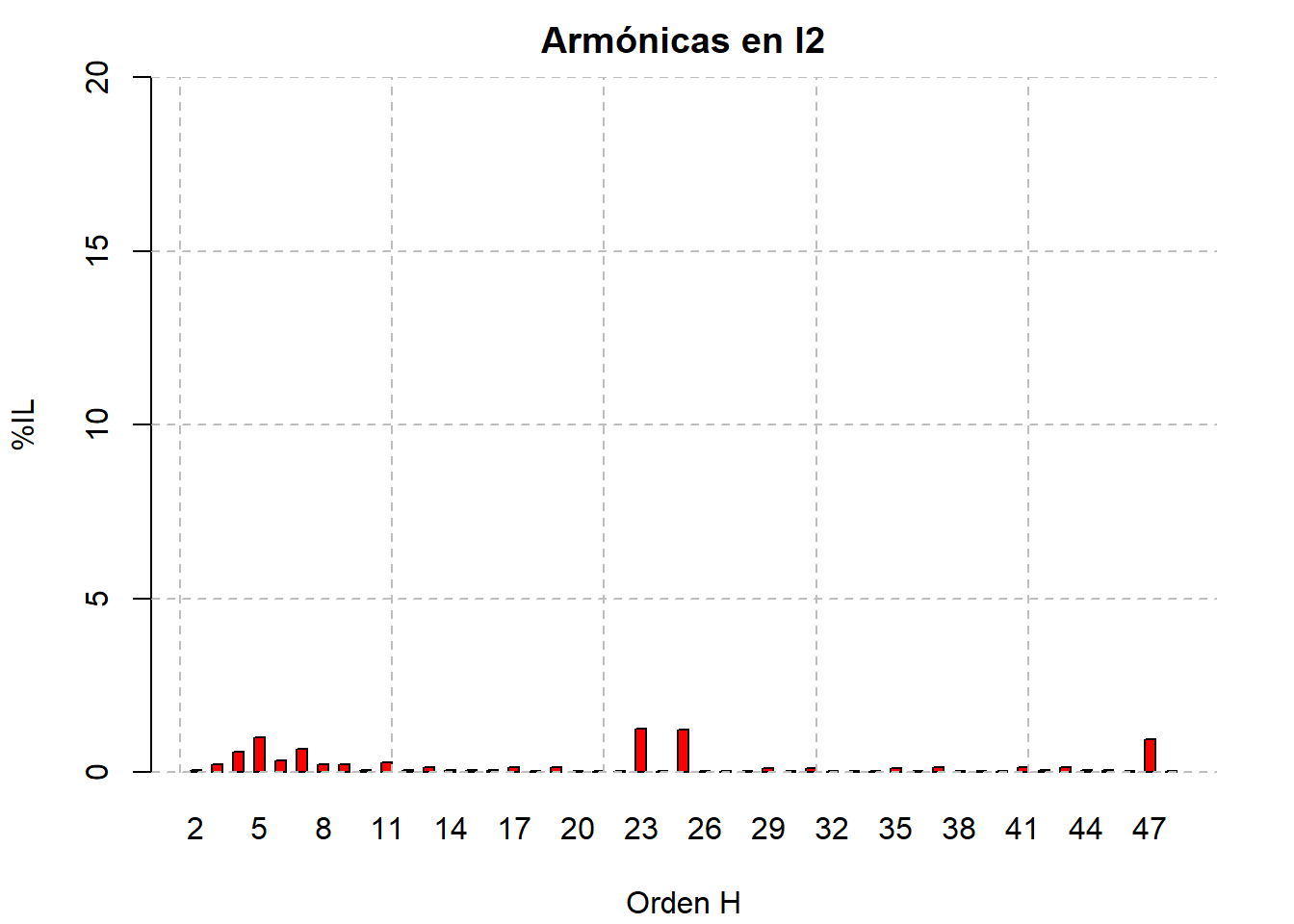

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 0.88 Min. : 0.89 Min. : 0.91
1st Qu.: 1.58 1st Qu.: 1.64 1st Qu.: 1.62
Median : 2.08 Median : 2.15 Median : 2.15
Mean : 2.89 Mean : 3.04 Mean : 3.02
3rd Qu.: 3.14 3rd Qu.: 3.22 3rd Qu.: 3.23
Max. :13.73 Max. :14.18 Max. :14.63

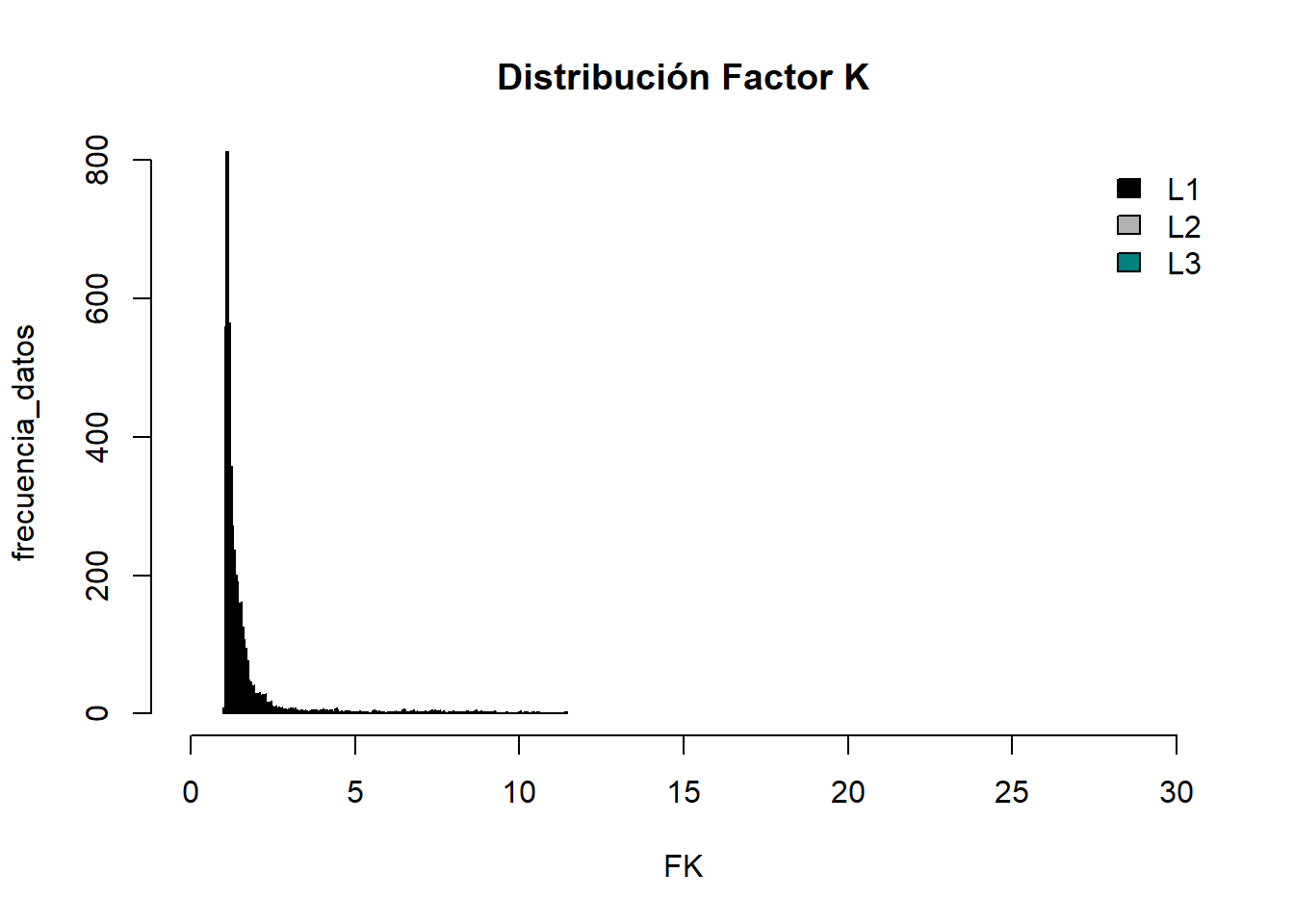

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.05 Min. : 1.04 Min. : 1.05
1st Qu.:1.14 1st Qu.: 1.14 1st Qu.: 1.14
Median :1.25 Median : 1.24 Median : 1.25
Mean :1.54 Mean : 1.52 Mean : 1.57
3rd Qu.:1.50 3rd Qu.: 1.50 3rd Qu.: 1.53
Max. :9.59 Max. :10.15 Max. :11.42
