Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

4 de julio de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta MIZAR
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos y tambores para el sistema de frenado de la industria automotriz que incluye, entre otros equipos, hornos de fusión que representan el 65% del consumo de energía, línea de moldeo y trasportadoras de arena, brazos robotizados, grandes motores, así como sistema de confort para el personal (chillers e iluminación) y refrigeración para tableros eléctricos. Se tiene cuatro bancos de capacitores automáticos de 900 kVAr c/u en las subestaciones de 480V. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 115 kV, 60 Hz
Nivel de tensión del punto de medición: 115 kV
Demanda Contratada: 18,000 kW
Corriente de Demanda Máxima \(I_L\): 139.66 A
Corriente Máxima de Corto Circuito \(Icc\): 15.42 kA
Transformador del Tablero: 30 MVA
Medición: Mensual
Fecha de medición inicial: 01/06/2025
Fecha de medición final: 30/06/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 114.594 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.89 NO CUMPLE APLICA
DAI Ih en %IL Fuera de Límites NO CUMPLE APLICA
DATD % 2.4 CUMPLE APLICA
Flicker Pst 0.18 CUMPLE APLICA
Flicker Plt 0.16 CUMPLE APLICA
Desbalance Dv % 0.4 CUMPLE APLICA
Desbalance Di % 1.08 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
6 2.75 2.5 1 0.5 7.5

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota

  • El centro de carga está sujeto a todos los criterios del Código de Red. De acuerdo con las mediciones, dos índices no cumplen: el factor de potencia y la distorsión individual en las armónicas 23ª, 25ª y 47ª.

  • Los índices que sí cumplen son: Distorsión Armónica Total de Demanda (DATD), desbalances de tensión y corriente, y oscilaciones de tensión (flickers).

  • Los incumplimientos corresponden a las mismas que se han observado desde marzo.

Importante

  • La DATD registró un valor de 2.40%, por debajo del límite de 7.5%, lo cual es satisfactorio.

  • Las distorsiones individuales (DAI) en corriente que se detectaron y representaron un incumplimiento fueron:

    • 23ª: 1.25% (límite 1.0%),

    • 25ª: 1.25% (límite 1.0%),

    • 47ª: 1.09% (límite 0.5%)

  • Se recomienda revisar los niveles de 13.8 kV o 480 V, y los tableros con convertidores que utilicen técnicas de conmutación PWM, para mitigar estas armónicas. Este comportamiento se observa de manera consistente desde febrero, por lo que es inherente al centro de carga y debe corregirse para cumplir con los índices de distorsión.

  • El Código de Red exige que al menos el 95% de las mediciones de factor de potencia estén por encima de 0.95 en atraso. En este caso, el valor registrado fue de 0.89 (inferior al 0.90 del mes anterior), con variaciones entre adelanto y atraso a lo largo del día. Esta condición se mantiene sin cambios respecto al mes pasado.

  • Se recomienda verificar en el punto de conexión que los ajustes de los relevadores de tensión (27/59) y frecuencia (81) cumplan con los rangos establecidos en el Código de Red, así como asegurar que los fusibles tengan capacidades interruptivas superiores a la corriente de cortocircuito (15.42 kA). Como Usuario Calificado, es indispensable que el sistema de comunicaciones TIC opere correctamente.

Precaución

  • La planta no cumple con el Código de Red, siendo el incumplimiento más crítico el del factor de potencia, que permanece en 0.89, por debajo del mínimo requerido de 0.95 (meses anteriores: 0.90 y 0.82). Es importante no confundir este valor con el factor de potencia calculado con energías, que fue de 0.96 este mes.

  • Adicionalmente, el Código de Red prohíbe la inyección de potencia reactiva a la red, condición que se presenta diariamente con inyecciones de hasta 1,500 kVAr. Esta situación se mantiene igual que el mes anterior.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
1,339.80 1,641.86 16,543.40 14,746.73 23,806.53 25,432.49 26,640.25
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−2,520.94 −261.39 4,353.38 4,137.15 8,559.44 9,907.02 12,177.63
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
1,351.07 1,653.31 17,278.53 15,482.14 24,862.46 26,497.47 27,830.61
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.72 0.89 0.96 0.96 1.00 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.35 0.46 0.61 0.61 0.76 0.84 1.04
TDD (%)
min. p5 p50 mean. p95 p99 max.
0.24 0.51 1.38 1.42 2.40 2.78 3.68
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.21 0.26 0.33 0.33 0.40 0.43 0.49
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.35 0.50 0.75 1.08 2.86 3.58 4.59
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.90 59.99 60.00 60.00 60.01 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
111,880.82 113,568.35 114,634.21 114,593.80 115,511.45 115,769.69 116,181.02
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
6.59 8.38 86.98 78.07 125.42 133.82 140.60
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.07 0.11 0.12 0.18 0.23 1.73
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.07 0.09 0.12 0.12 0.16 0.25 0.76

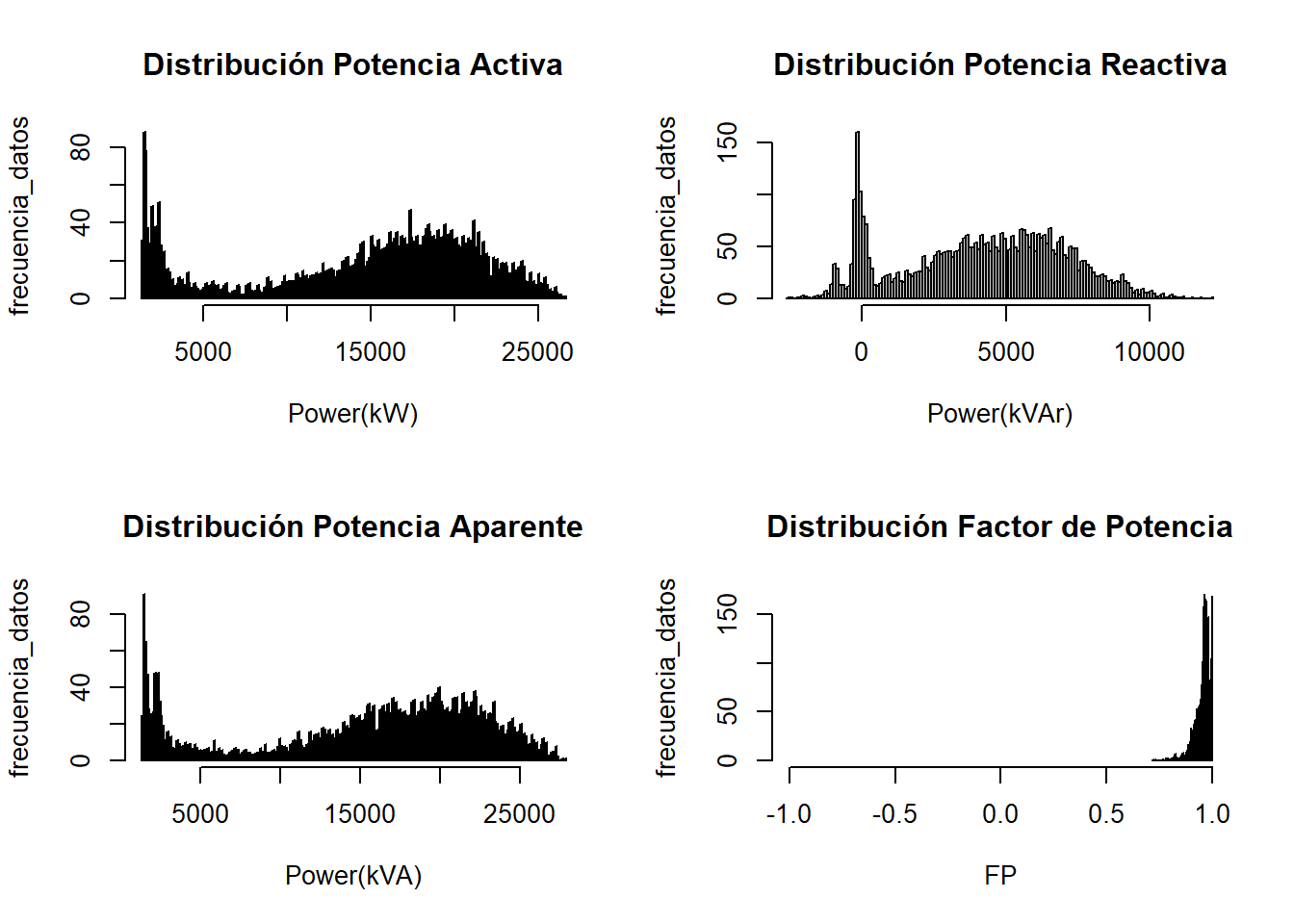

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. : 1340 Min. :-2521 Min. : 1351
1st Qu.:10821 1st Qu.: 1982 1st Qu.:11335
Median :16543 Median : 4353 Median :17279
Mean :14747 Mean : 4137 Mean :15482
3rd Qu.:19961 3rd Qu.: 6347 3rd Qu.:21169
Max. :26640 Max. :12178 Max. :27831
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.72 0.89 0.96 0.96 1 1 1

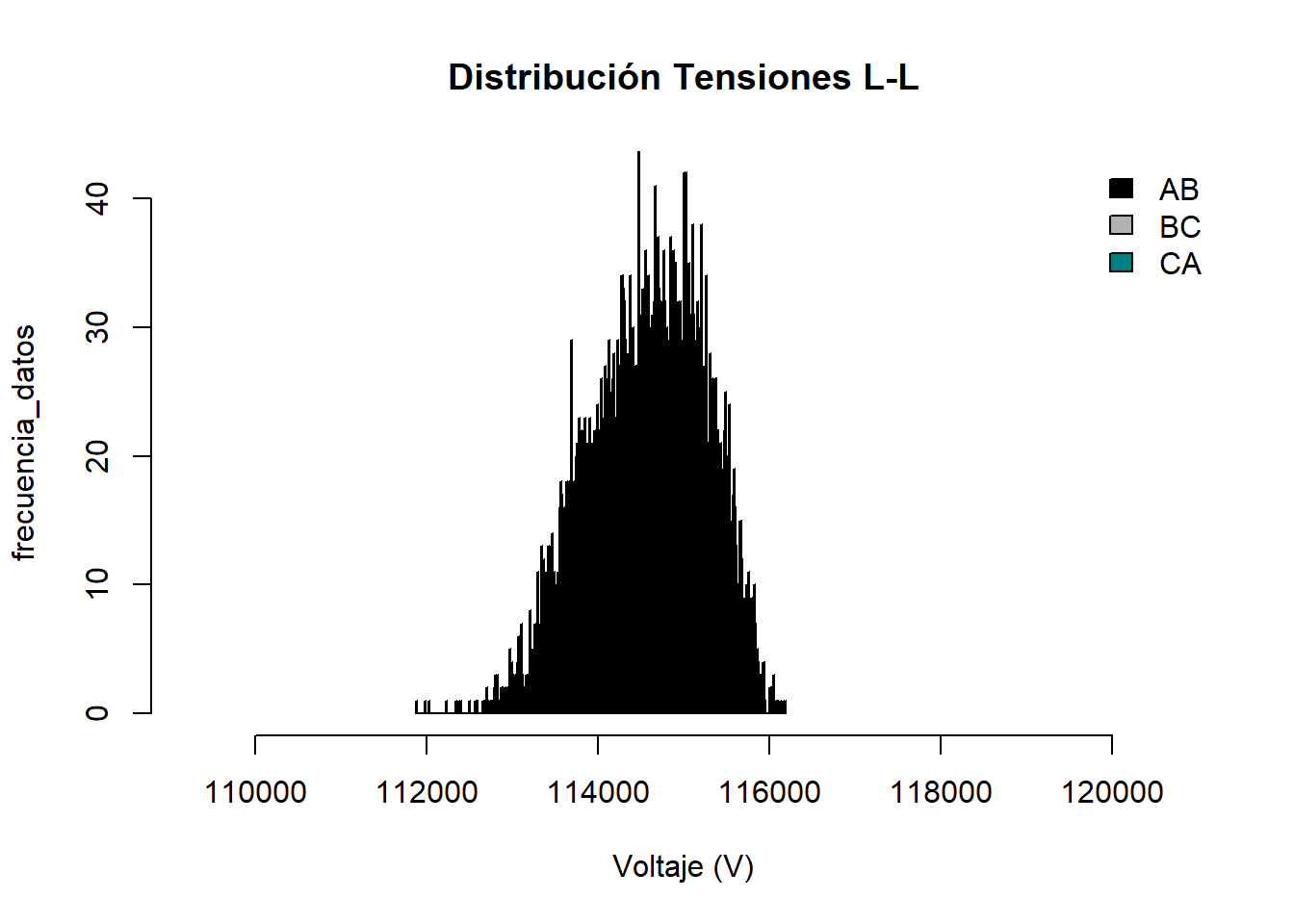

Sección: Voltajes RMS

Estadística Descriptiva de Voltajes
VAB VBC VCA
Min. :112505 Min. :111881 Min. :112239
1st Qu.:114375 1st Qu.:113948 1st Qu.:114218
Median :114822 Median :114411 Median :114677
Mean :114782 Mean :114367 Mean :114632
3rd Qu.:115204 3rd Qu.:114795 3rd Qu.:115066
Max. :116181 Max. :115789 Max. :116048
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
111880.8 113568.4 114634.2 114593.8 115511.4 115769.7 116181

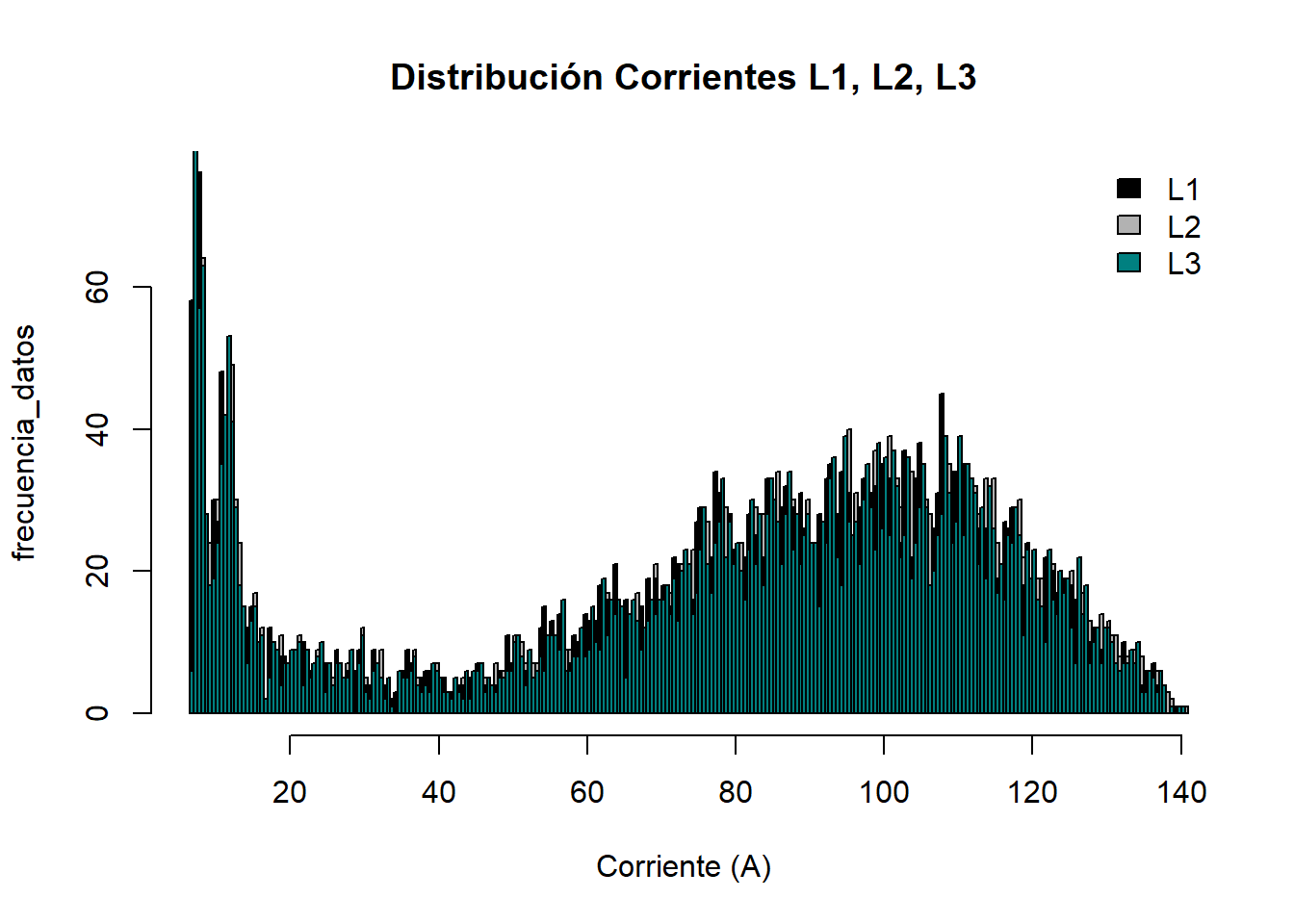

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 6.6 Min. : 7 Min. : 6.9
1st Qu.: 56.5 1st Qu.: 58 1st Qu.: 57.1
Median : 86.4 Median : 88 Median : 87.0
Mean : 77.5 Mean : 79 Mean : 78.1
3rd Qu.:106.2 3rd Qu.:107 3rd Qu.:106.9
Max. :139.4 Max. :141 Max. :140.1

Sección: Desbalances

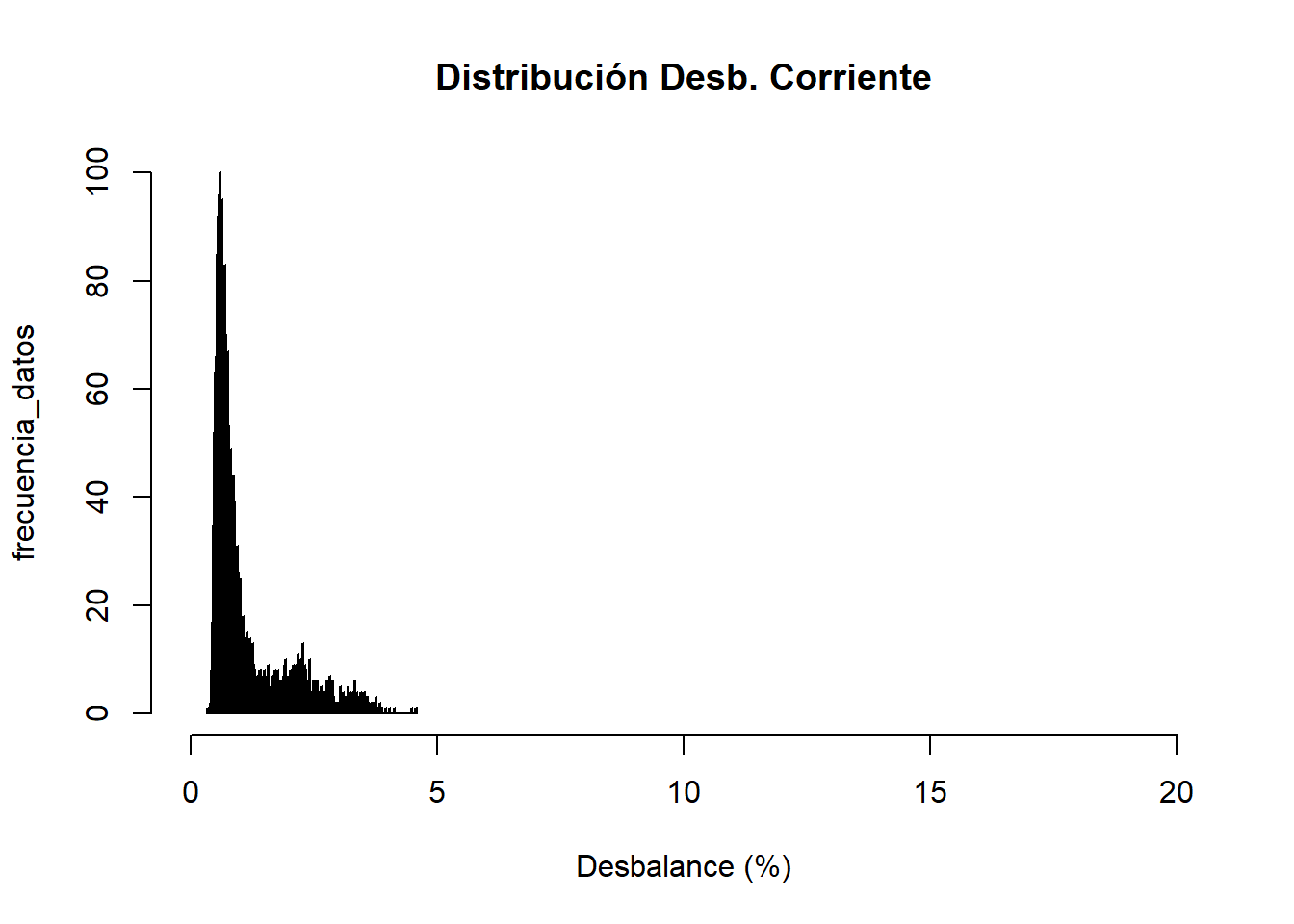

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
0.36 0.5 0.75 1.08 2.86 3.58 4.59

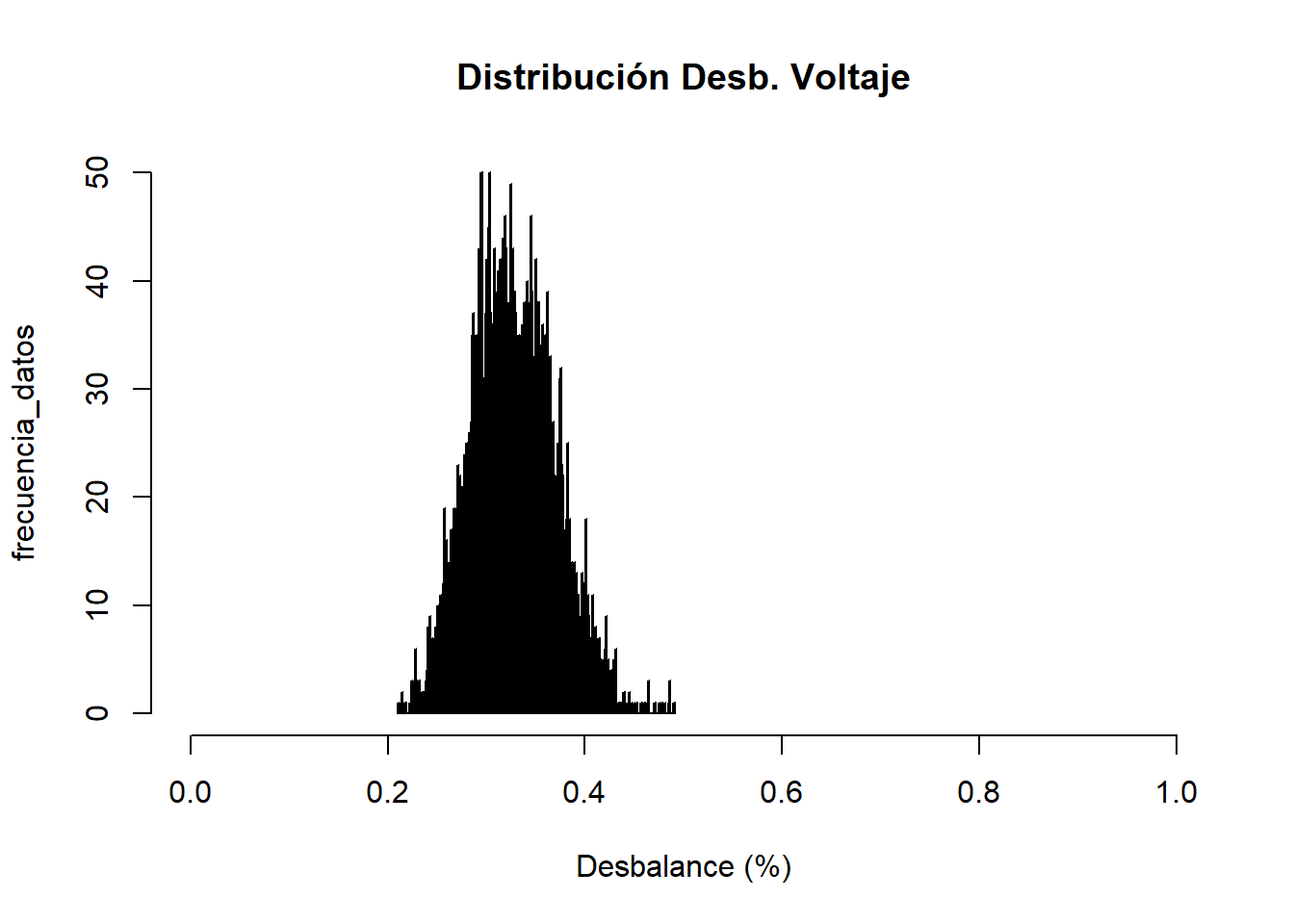

Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.21 0.26 0.33 0.33 0.4 0.43 0.49

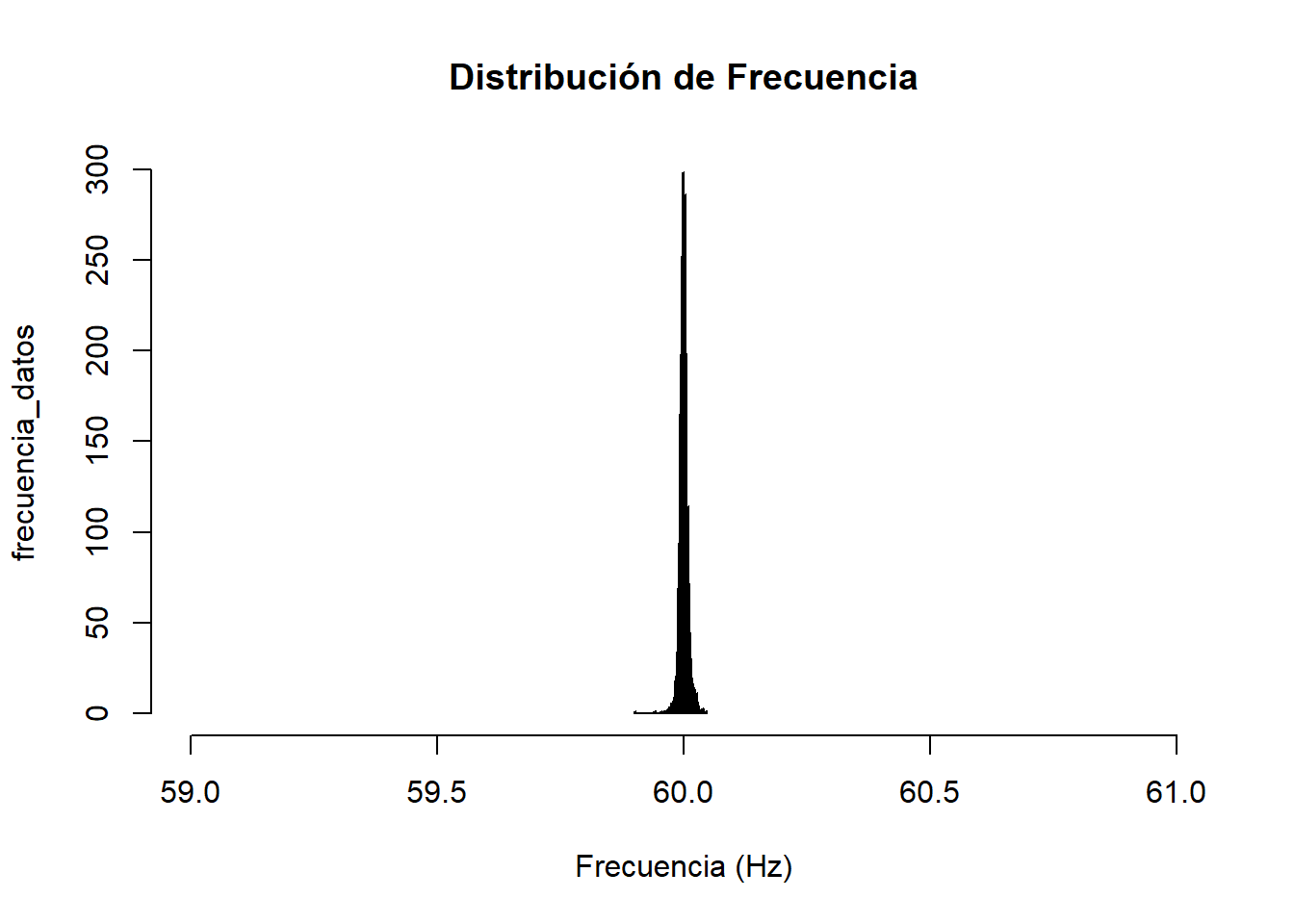

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.9 59.99 60 60 60.01 60.03 60.05

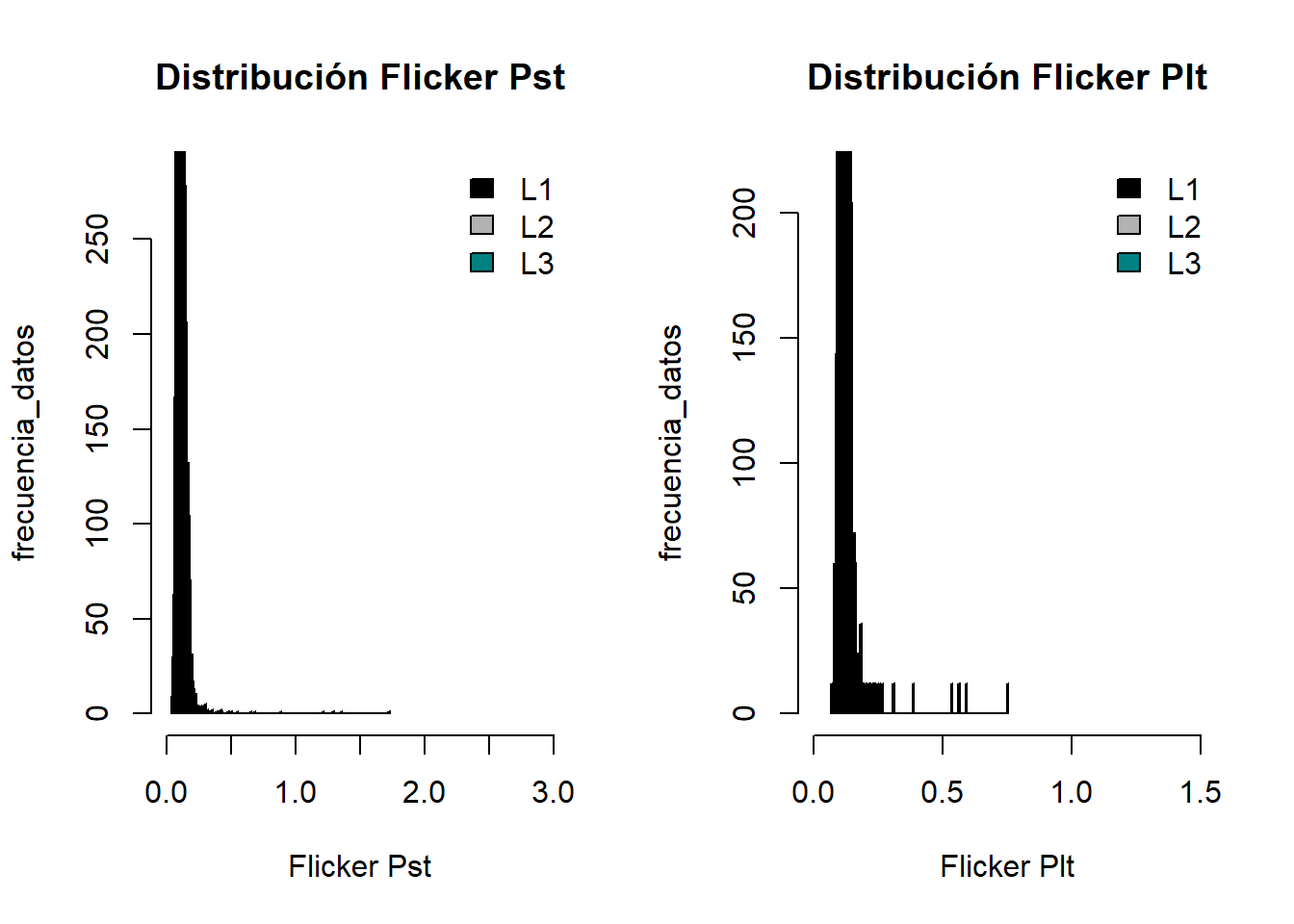

Sección: Flickers

Estadísticas de Flickers Pst para Código de Red
min. p5 p50 mean. p95 p99 max.
0.04 0.07 0.11 0.12 0.18 0.23 1.73
Estadísticas de Flickers Plt para Código de Red
min. p5 p50 mean. p95 p99 max.
0.07 0.09 0.12 0.12 0.16 0.25 0.76

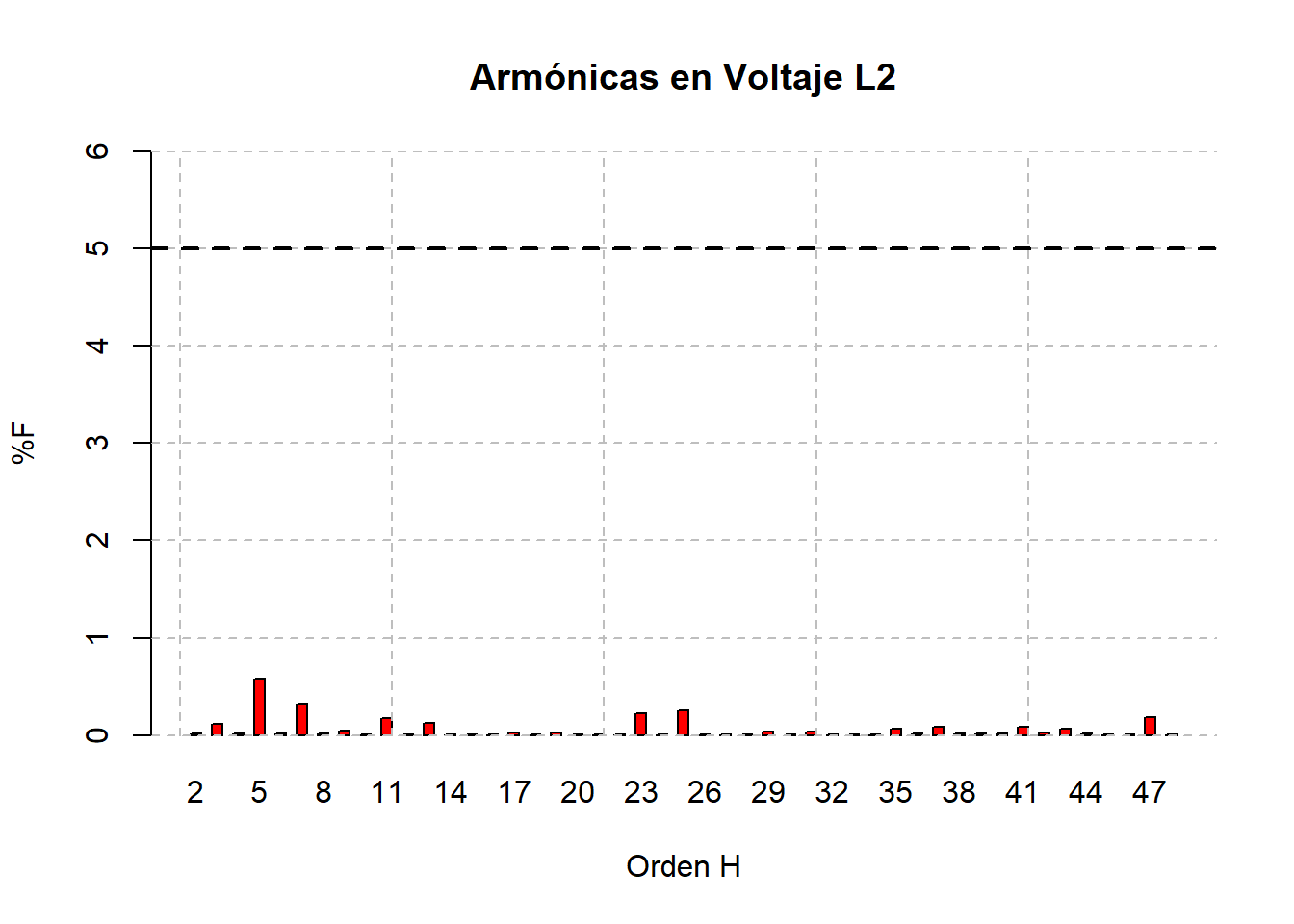

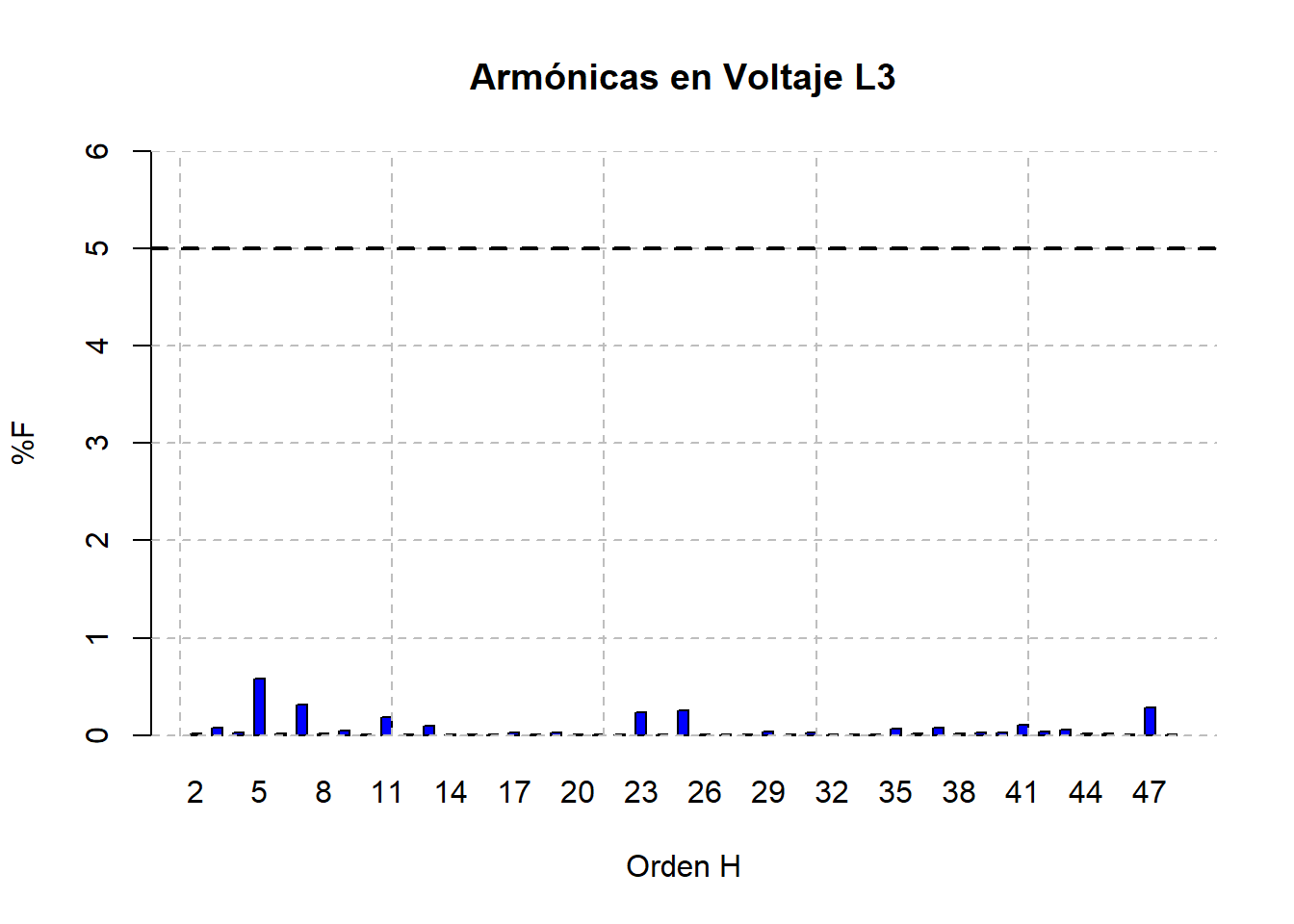

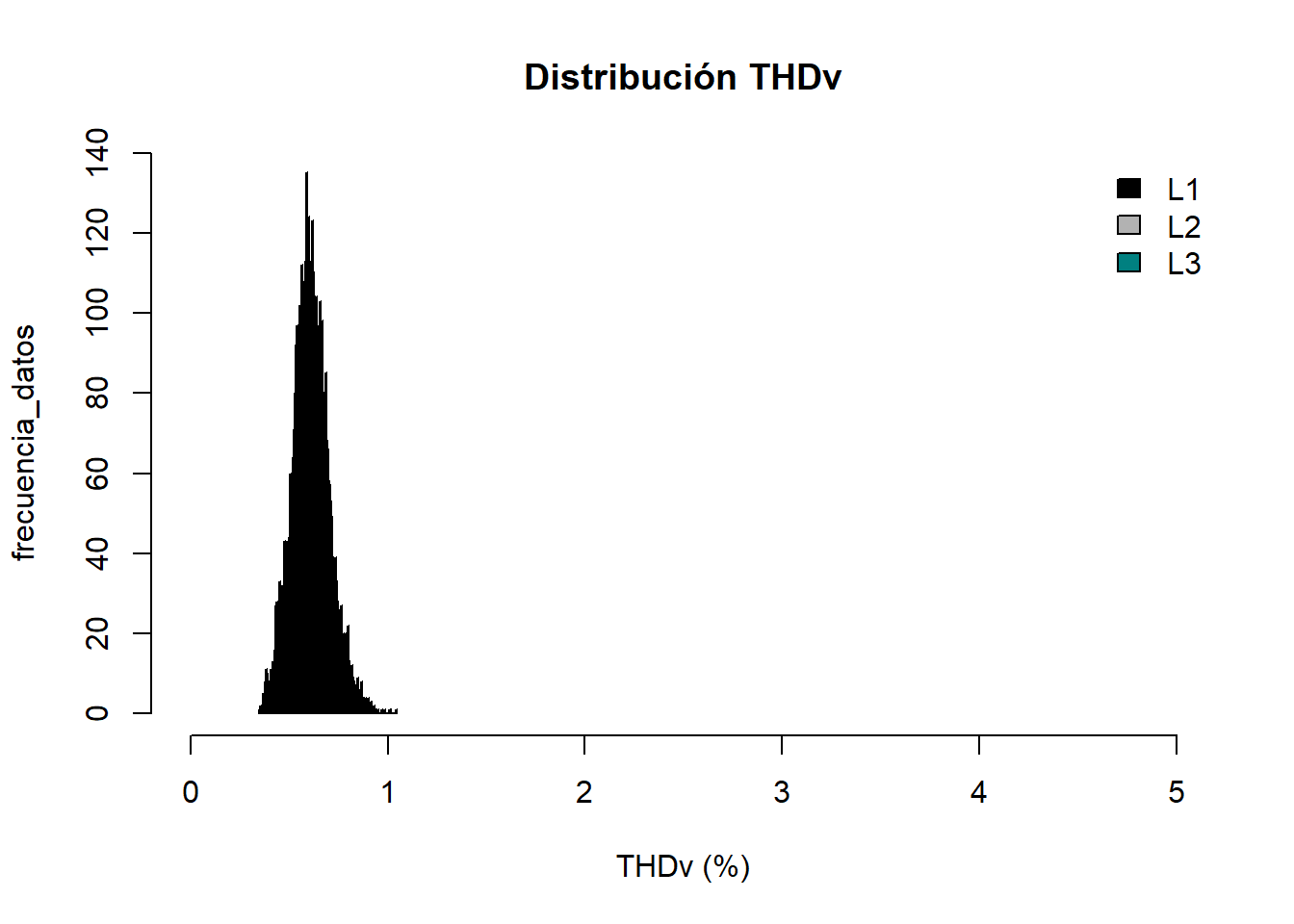

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.35 Min. :0.39 Min. :0.35
1st Qu.:0.54 1st Qu.:0.56 1st Qu.:0.55
Median :0.60 Median :0.62 Median :0.61
Mean :0.60 Mean :0.62 Mean :0.61
3rd Qu.:0.65 3rd Qu.:0.67 3rd Qu.:0.67
Max. :0.98 Max. :1.01 Max. :1.04

Sección: Armónicas en Corriente

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.05
3 0.20
4 0.54
5 0.84
6 0.34
7 0.63
8 0.22
9 0.20
10 0.06
11 0.29
12 0.06
13 0.14
14 0.06
15 0.05
16 0.05
17 0.17
18 0.03
19 0.13
20 0.03
21 0.04
22 0.03
23 1.25
24 0.03
25 1.25
26 0.02
27 0.04
28 0.03
29 0.11
30 0.04
31 0.11
32 0.02
33 0.03
34 0.02
35 0.12
36 0.03
37 0.13
38 0.03
39 0.04
40 0.04
41 0.14
42 0.05
43 0.12
44 0.04
45 0.05
46 0.02
47 0.93
48 0.03

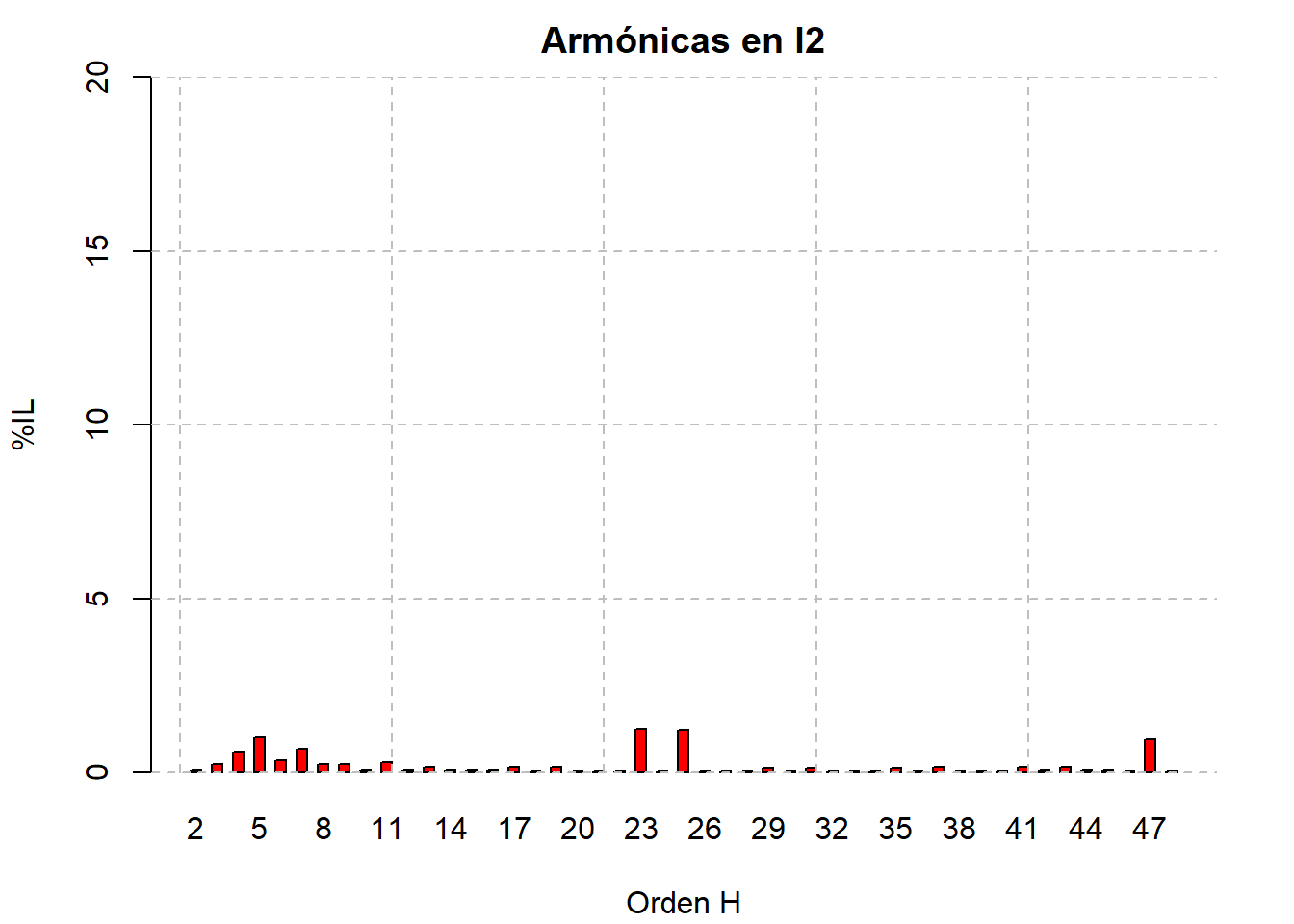

Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.05
3 0.22
4 0.58
5 1.00
6 0.34
7 0.68
8 0.22
9 0.21
10 0.06
11 0.28
12 0.06
13 0.14
14 0.06
15 0.05
16 0.05
17 0.15
18 0.03
19 0.13
20 0.03
21 0.03
22 0.03
23 1.25
24 0.03
25 1.23
26 0.02
27 0.03
28 0.03
29 0.12
30 0.04
31 0.11
32 0.02
33 0.02
34 0.02
35 0.10
36 0.03
37 0.13
38 0.03
39 0.03
40 0.03
41 0.13
42 0.05
43 0.13
44 0.04
45 0.04
46 0.02
47 0.93
48 0.03

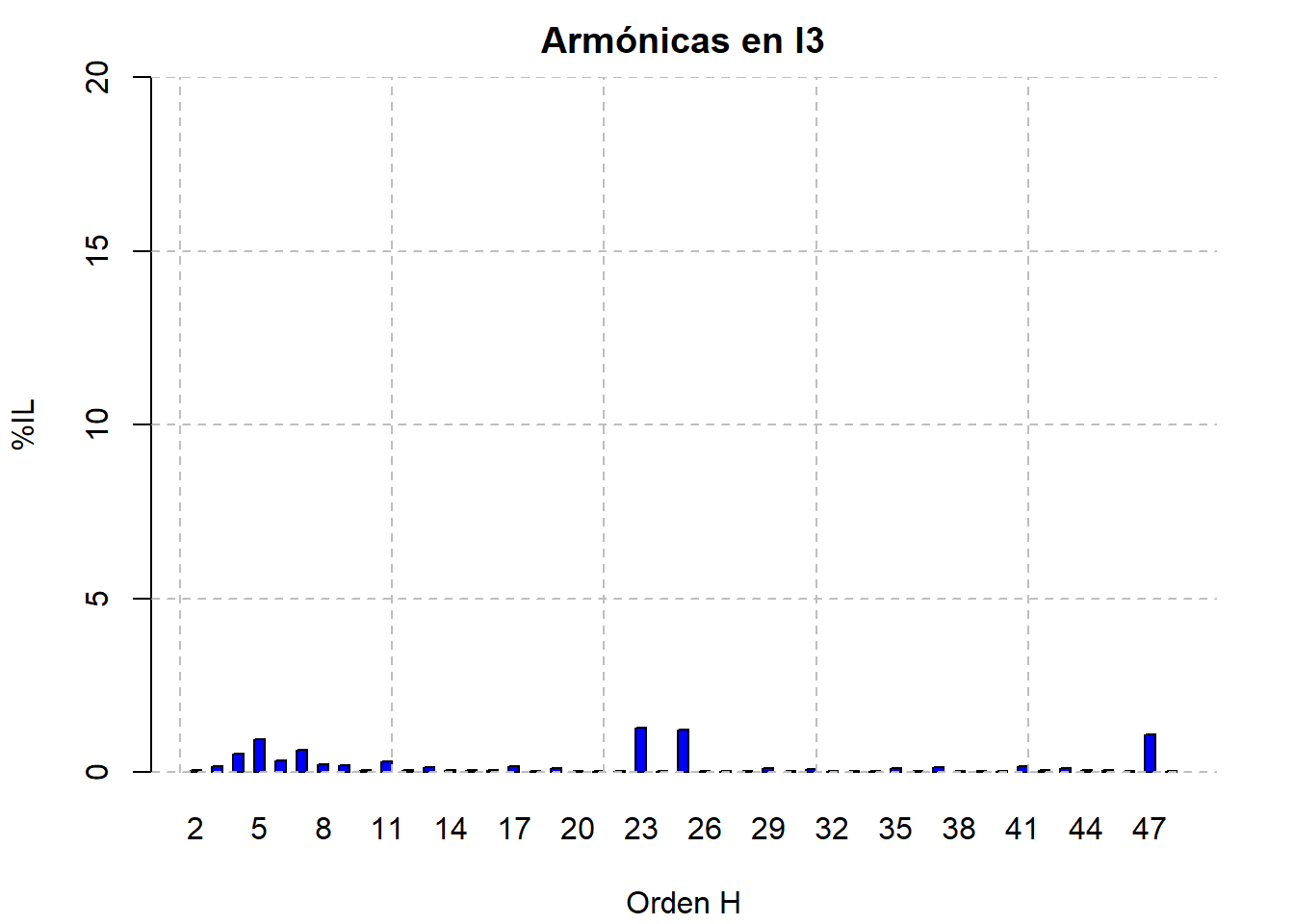

Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.05
3 0.16
4 0.54
5 0.95
6 0.33
7 0.65
8 0.21
9 0.20
10 0.06
11 0.30
12 0.06
13 0.14
14 0.06
15 0.05
16 0.06
17 0.16
18 0.04
19 0.13
20 0.03
21 0.03
22 0.03
23 1.28
24 0.03
25 1.21
26 0.02
27 0.03
28 0.03
29 0.12
30 0.04
31 0.10
32 0.02
33 0.02
34 0.02
35 0.11
36 0.03
37 0.14
38 0.03
39 0.04
40 0.04
41 0.16
42 0.06
43 0.12
44 0.04
45 0.05
46 0.02
47 1.09
48 0.03

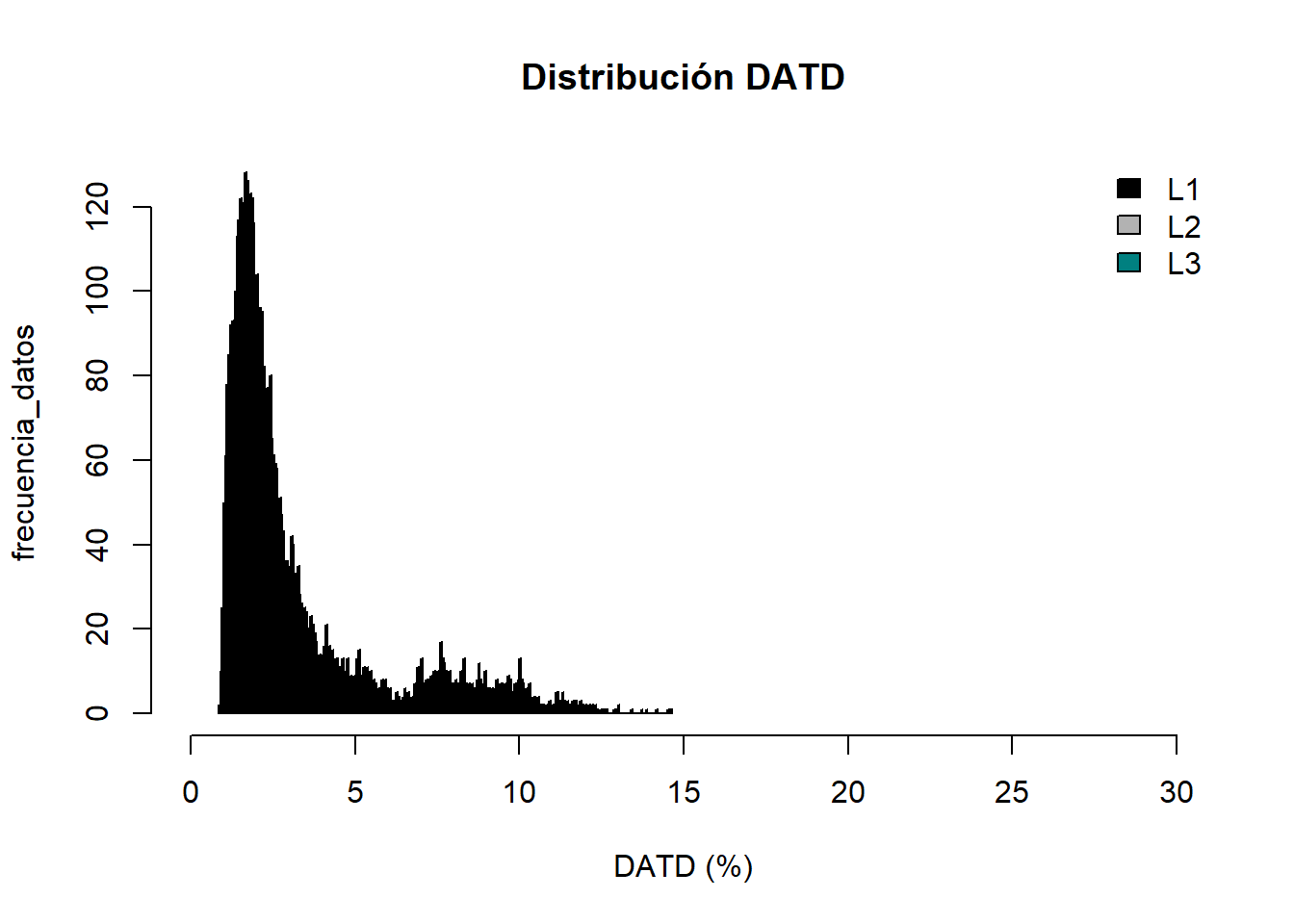

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
0.24 0.51 1.38 1.42 2.4 2.78 3.68
